Guide d'Installation Onduleur Hybride Deye en Arabie Saoudite : Manuel Technique Complet (2026)

Un onduleur Deye SG04 correctement installé à Riyad assure 12-15 ans de service fiable. Le même onduleur, sans attention aux spécificités saoudiennes — emplacement de montage qui réduit la chaleur, profil réseau conforme SEC, terminaisons AC étanches — sous-performe en 18 mois et tombe en panne à 5 ans.

Ce guide est la procédure technique définitive pour installateurs SEC-enregistrés, techniciens EPC, et électriciens certifiés installant des onduleurs Deye SG04LP1 (monophasé) et SG04LP3 (triphasé) en Arabie Saoudite. Il couvre chaque étape de l'étude de site J-7 jusqu'à la validation SEC, avec les paramètres KSA exacts et les meilleures pratiques validées sur 40 000+ installations Golfe.

📞 Bloqué en milieu d'installation ou pré-mise en service ? WhatsApp +971 54 289 9793 — réponse en 15 min.

---

Avant de commencer

• Licence installateur : entreprise SEC-enregistrée + électricien SCE (Saudi Council of Engineers).
• Liste SERA : modèle Deye, panneaux et batterie sur la liste d'équipements approuvés.
• Devis de raccordement : émis et accepté par SEC (voir guide net-billing).
• EPI : gants isolants Classe 0, écran arc, harnais antichute, masque anti-poussière, thermomètre IR.

Outils :

• Clés dynamométriques DC et AC isolées
• Mégohmmètre 500/1000 V
• Pince DC RMS ≥ 1000 A
• Mesureur ensoleillement Sun-Path
• Sertisseuse MC4
• Caméra thermique
• Cosses + sertisseuse hydraulique pour câbles batterie
• Laptop + Solarman + dongle USB-RS485

---

Étape 1 — Étude de site (J-7 à J-3)

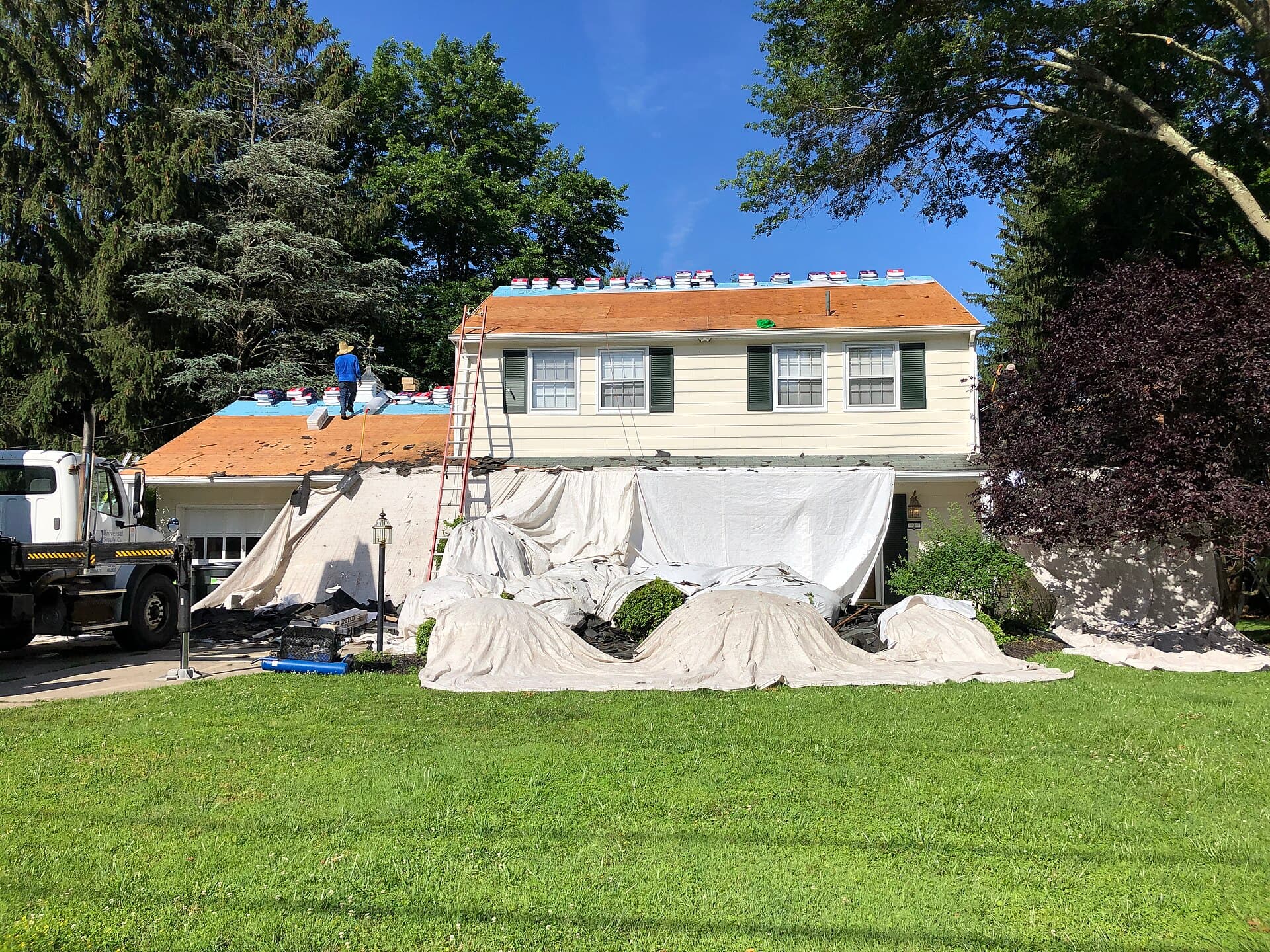

Toiture

Villas saoudiennes pré-2010 : vérifier dalles creuses ou minces. Charges mortes/vives, étanchéité.

Ensoleillement et ombrage

• Sun-Path/Solmetric aux pires heures (matin/après-midi en KSA).
• Ombrages cachés : citernes d'eau, condenseurs AC, escaliers.

Infrastructure électrique

• Service SEC : mono ou tri, ampérage (60 A ou 100 A typique).
• Tableau principal : espace disjoncteur, calibrage barre.
• Mise à la terre : résistance < 10 Ω. Sites intérieurs (Najd) souvent besoin piquet supplémentaire.
• Générateur existant : capacité, type changeover, intégration AC2.

Emplacement onduleur

1. Mur extérieur nord = optimum.
2. Est couvert = second.
3. Local technique climatisé avec ventilation = troisième.
4. Évitez murs ouest et placards confinés sans ventilation.
5. Dégagement 300 mm au-dessus/au-dessous, 150 mm côtés.
6. Niveau des yeux : 1,4-1,8 m sol-au-bas.

📞 Photo du mur proposé à WhatsApp +971 54 289 9793. Confirmation/alternative en 1 h.

Emplacement batterie

• Intérieur climatisé. LiFePO4 : 0-55 °C OK mais cycle de vie chute > 35 °C.
• Jamais au soleil direct extérieur.
• Zone libre 1,5 m devant.

---

Étape 2 — Montage (J1)

Panneaux

1. Marquer rails (espacement 1,200-1,400 mm pour 1,7 m portrait).
2. Ancrage chimique M10 + joint EPDM. Profondeur 80 mm minimum.
3. EPDM UV + polyuréthane sous chaque pénétration.
4. Rails alu : couple 25 N·m côtier, 18 N·m intérieur.
5. Mise à la terre rails M6 inox. Continuité < 0,1 Ω.
6. Panneaux : 8-10 N·m. Inclinaison 22°-26° pour latitudes KSA.

Onduleur

1. Vérifier capacité du mur (35-55 kg).
2. Marquer 4 trous via gabarit.
3. Chevilles M8.
4. Niveau ±2°.
5. Levée à 2 personnes pour 8 kW+.
6. Vis de verrouillage.

Batterie

1. Cabinet sol : surface plane.
2. Modules muraux : mur porteur, jamais plâtre. 3×5 kWh = 165 kg.
3. Dégagements 50 mm/200 mm/100 mm.

---

Étape 3 — Câblage DC (J1-2)

Configuration chaîne PV

• Vmp à 25 °C : 350-400 V pour SG04LP3
• Voc à −10 °C : ne dépasse pas 600 V (max Deye)
• Panneaux/chaîne : 12-20 panneaux 450 Wp à Vmp ~36 V
• Été 50 °C : appliquez 0,91 × Vmp

Câble DC

• 4 ou 6 mm² PV1-F UV. 6 mm² standard KSA.
• Chute < 2 % à Imp pic. Long (> 25 m) : 10 mm².
• Séparation 100 mm de l'AC.
• Pénétration toiture : presse-étoupe EPDM IP65.

MC4

• Connecteurs originaux uniquement. Ne mélangez jamais les marques — cause #1 de F02 et F63.
• Sertisseuse correcte. Test traction 200 N.
• Côtier : graisse diélectrique.

Isolateur DC + combiner

1. Isolateur DC à 1 m de l'onduleur (exigence SEC). 800 V/32 A.
2. Multi-chaîne : combiner avec fusibles (15 A pour 6 mm²) + SPD Type 2.
3. Côtier : SPD Type 1+2.

Connexion à l'onduleur

1. Isolateurs DC et AC OUVERTS. Confirmez 0 V à l'entrée PV.
2. Insérez chaque MC4 dans l'entrée étiquetée. Écoutez le clic.
3. Serrez presse-étoupes à 4 N·m.

---

Étape 4 — Câblage batterie (J2)

Câble batterie

• AI-W5.1-B 5 kWh (100 A continu) : 35 mm² minimum, 50 mm² > 2 m.
• Cosses serties hydrauliquement.
• + et − séparés 50 mm minimum.

Communication

• CAT5e/CAT6 RJ45. Pinout selon fabricant batterie.
• Multi-pack : daisy-chain CAN avec terminaison 120 Ω chaque bout.
• Longueur max : 5 m.

Séquence mise en service batterie

Ordre critique — incorrect = F58 ou pire.

1. Onduleur OFF (DC + AC ouverts), connectez câble batterie −, puis +. Cosses 12-15 N·m.
2. Connectez câble comm BMS.
3. Allumez la batterie en premier via interrupteur intégré.
4. Attendez 30 s pour boot BMS. Confirmez LED vert.
5. Allumez l'onduleur via DC.
6. LCD doit afficher Battery: connected. Sinon voir F58.

---

Étape 5 — Câblage AC (J2-3)

Bornes AC

• Grid : SEC
• Load : sous-tableau secours
• GEN : générateur

Câble (monophasé SG04LP1)

• 5 kW : 6 mm² Cu THWN-2
• 8 kW : 10 mm² Cu THWN-2

Câble (triphasé SG04LP3)

• 8 kW : 4 mm²/phase
• 12 kW : 6 mm²/phase
• 16-20 kW : 10 mm²/phase

Disjoncteurs AC

Marques agréées (Schneider/ABB/Siemens), 10 kA à 220 V, 6 kA à 380 V.

Mise à la terre

• Conducteur PE de l'onduleur au barreau de terre principal.
• 6 mm² minimum, 10 mm² pour > 10 kW.
• Continuité finale : < 0,5 Ω.

Séquence connexion

1. Disjoncteurs AC OFF.
2. Grid → Onduleur (L1, L2, L3, N, PE).
3. Onduleur → sous-tableau Load.
4. Si générateur : entrée GEN AC2.
5. Couples : 1,5 N·m commande, 4 N·m puissance.
6. Presse-étoupes étanches. 4 N·m.

Tests pré-mise sous tension

• Mégohmmètre : AC à terre > 10 MΩ à 500 V
• Continuité terre : < 0,5 Ω
• Polarité : L et N non inversés

---

Étape 6 — Mise sous tension et mise en service (J3)

Premier allumage

1. Tous isolateurs OFF.
2. Fermez l'isolateur DC en premier.
3. LCD boot vers Standby.
4. Vérifiez tensions PV.
5. Fermez disjoncteur Grid AC.
6. Connecting to grid.
7. Après 60 s, Grid-tied.

Paramètres essentiels KSA

Solarman

1. Dongle Wi-Fi dans port LAN.
2. Scan QR via téléphone client sur Wi-Fi maison.
3. Onduleur online en 5 min.
4. Ajouter email client à propriété.

Tests

1. Charge batterie 5 min : courant BMS = commande onduleur. Pas de F58/F60-F62.
2. Décharge batterie 5 min : charge alimentée par batterie sans coupure réseau.
3. Simulation coupure (optionnel) : ouvrir Grid breaker. Transition off-grid en 20 ms. Ne pas faire si équipement médical sur Load.
4. Test générateur (si intégré) : AC2 voltage et fréquence dans la fenêtre.

---

Étape 7 — Validation SEC (J3-14)

L'inspecteur :

1. Vérifie modèle + certificat SERA.

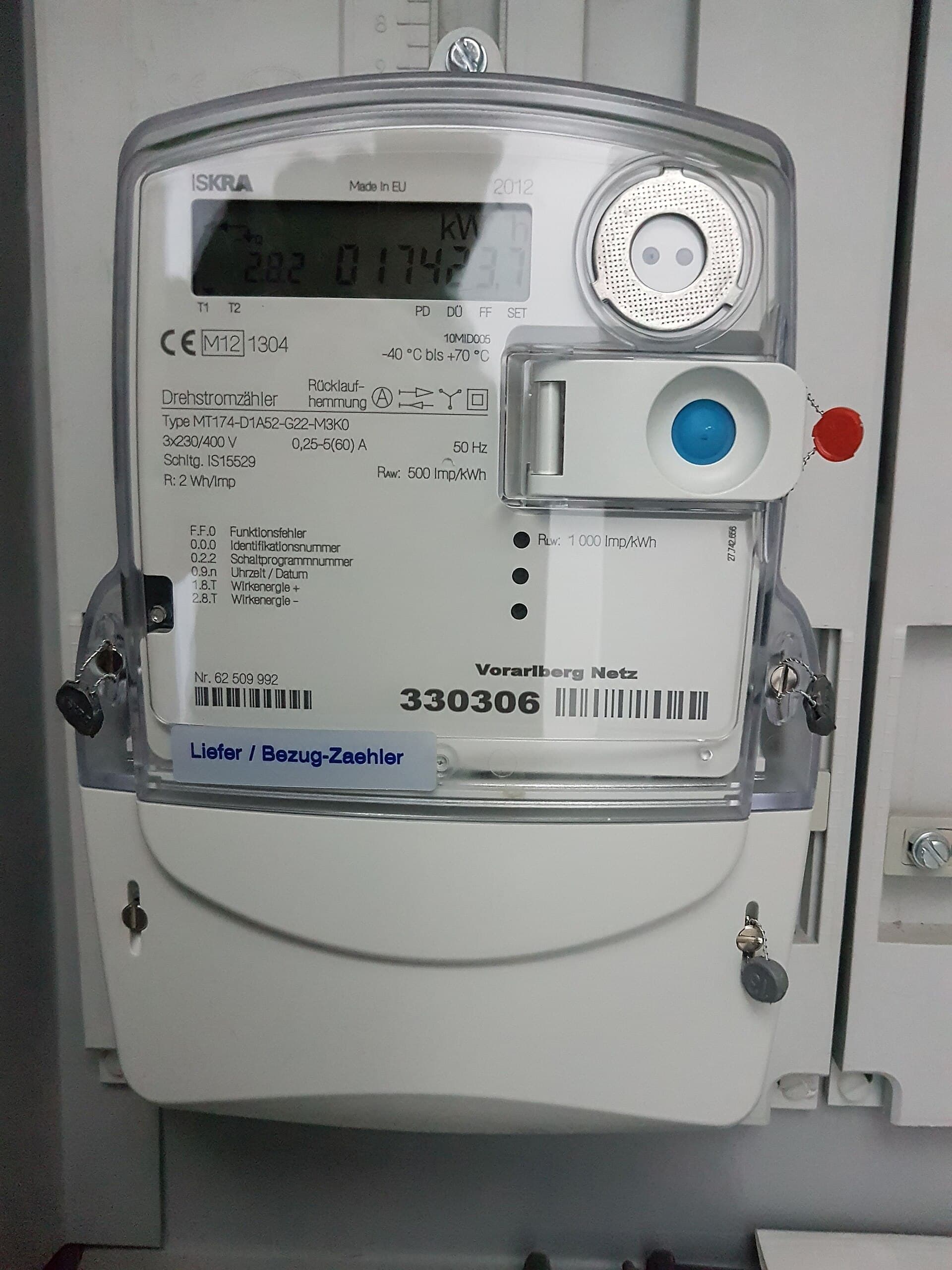

2. Inspecte compteur bidirectionnel.
3. Anti-îlotage : ouvrir disjoncteur Grid en amont du compteur ; déclenchement < 2 s.
4. Vérifie continuité terre.
5. Signe la feuille de témoin — active net-billing.

Causes d'échec :

• SPD DC manquant
• Continuité terre > 0,5 Ω
• Grid Mode EU/AU laissé par défaut
• Reconnexion < 60 s
• Compteur polarité inversée

14 jours pour corriger sans frais.

---

Étape 8 — Remise au client (J4 / post-validation)

1. App Solarman : génération journalière, SoC, événements.
2. Maintenance trimestrielle : filtre ventilateur + ailettes.
3. Procédure de redémarrage sûre — voir codes erreur.
4. Arrêt urgence : isolateurs AC et DC.
5. Carte garantie : numéro de série, date, client, installateur.
6. Contrat de service annuel : offrez ; 75 % acceptent à la remise.

📞 Support 1ère année : diagnostic à distance illimité via WhatsApp +971 54 289 9793.

---

Synthèse des bonnes pratiques KSA

12 leçons de 40 000+ installations Golfe :

1. Toujours mur nord ; ouest = F64 garanti en juillet.
2. Terminaisons AC côtières dans 5 km de la mer : revêtement conforme ou boîte sacrificielle.
3. Mise à la terre intérieure : piquet supplémentaire ou puits chimique.
4. MC4 marque consistante non négociable.
5. Terminaison 120 Ω sur CAN bus, deux bouts.
6. Grid Mode = Generic pas EU/AU.
7. Reconnexion 60 s obligatoire ; 5 s EU = échec validation.
8. Nettoyage trimestriel non optionnel à Riyad/Najran/Hail.
9. Déclassement câble 8 % à 50 °C lors du dimensionnement AC.
10. Diagramme as-built documenté ; SEC l'exige.
11. Gants Classe 0 (1000 V) pour DC.
12. Côtier = SPD Type 1+2 ; intérieur = Type 2.

---
